鲁南油漆 http://www.sddigao.com 某老客户咨询：
某污水处理厂户外露天环境的碳钢风管，长期在60℃左右运行，并且有冷热交替现象，现场湿度较高。在冷凝水的腐蚀严重。过去采用醇酸防锈漆+醇酸面漆，往往在涂刷完成后1个月左右就失效。向我公司咨询防腐漆配套建议。
污水处理厂碳钢风管防腐漆配套方案
现状分析
环境：户外露天,温度60度,容易受潮，湿度高，冷热交替过程中容易形成冷凝水。

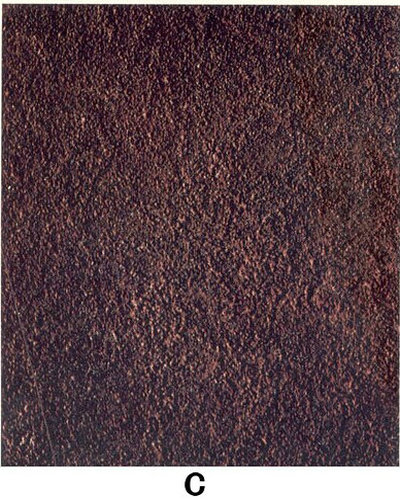

底材现状：已经涂有的醇酸漆部分已经脱落，已经出现生锈情况，

鲁南油漆 http://www.sddigao.com提供的防腐方案：

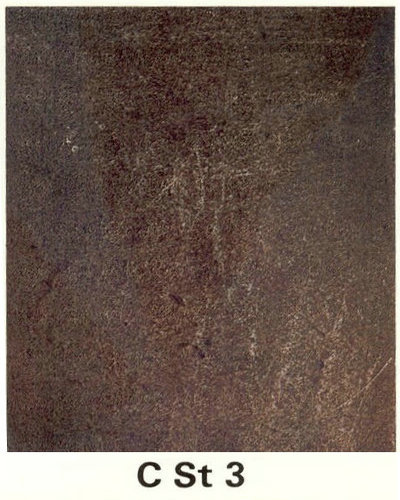

底材处理：喷砂或动力除锈，至少要90%露出钢铁本色。(因为原先的油漆不耐高温，如果不能有效的表面处理，无论什么油漆涂上都没用。)
.
底漆推荐：环氧富锌底漆(锌含量60左右即可。)漆膜厚度60μm。可以刷涂或喷涂两遍，也可无气喷涂一遍。
中间漆推荐：环氧云铁中间漆(普通型)，漆膜厚度120μm左右。可以刷涂或喷涂两遍，也可无气喷涂一遍。
面漆推荐：丙烯酸聚氨酯面漆(防腐型)，漆膜厚度60μm，可以刷涂或喷涂两遍，也可无气喷涂一遍。

防腐方案设计依据
耐热温度：
环氧富锌底漆、环氧云铁中间漆、丙烯酸聚氨酯面漆三个在大气环境下，最高耐热：120℃，可以长期的耐热90℃做有关。
防腐蚀设计依据：
JT_722-2008_公路桥梁钢结构防腐涂装技术条件，C5-M(海洋大气环境下)10年期防腐配套方案。
预期使用期限：
鉴于该工程处于冷凝水，冷热交替腐蚀严重的区域，预期使用期限在3～5年。面漆选用了可覆涂聚氨酯面漆，重涂只需要清洁表面即可。相比现状，极大的提高的通风管道使用期限，降低了年均维护成本。
